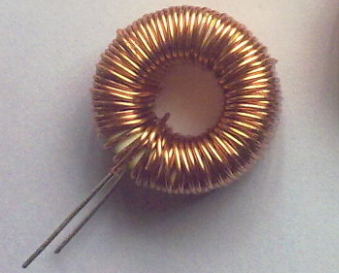

環形線圈繞線電感的性能優化核心要素
在現代電子設備中，環形線圈繞線電感因其高效率、低電磁干擾特性而備受青睞。要充分發揮其潛力，必須從材料、結構、工藝等多個維度進行綜合優化。
1. 磁芯材料的選擇策略
不同磁芯材料決定電感的頻率響應與飽和特性：
- 鐵氧體（MnZn）：適用于100kHz~1MHz范圍，適合電源濾波與變壓器應用。
- Nickel-Zinc（NiZn）：高頻性能優異，用于10MHz以上射頻電路。
- 非晶合金：低損耗、高磁導率，適用于大功率變換器。
2. 繞線方式對電感性能的影響
繞線方式直接影響電感的分布參數與品質因數（Q值）。
- 單層密繞：適用于低頻小功率場合，電感量穩定，但高頻寄生電容較大。
- 分段繞法（Interleaved Winding）：將初級與次級線圈交替繞制，有效降低漏感和共模噪聲。
- 多股絞線繞制：減小趨膚效應，提升高頻下的導通效率。
高精度繞制工藝實踐指南
為實現高性能電感，需建立標準化的繞制流程。
1. 使用自動繞線機提升一致性
手動繞制存在人為誤差，建議使用數控繞線機（如CNC繞線機）設定轉速、圈數、張力等參數，確保每批次產品的一致性。
2. 增強絕緣保護措施
- 在線圈外層包裹聚酰亞胺薄膜或玻璃纖維帶，防止匝間短路。
- 繞制完成后進行耐壓測試（如1500V AC/1min），確保電氣安全。
3. 電感量與品質因數測量
使用LCR電橋在標準頻率（如100kHz）下測量電感量與Q值。理想情況下，Q值應高于50（視應用場景而定）。
應用場景中的定制化設計建議
根據不同用途，可對環形線圈電感進行針對性優化：
1. 開關電源（SMPS）用電感
- 優先選用低直流電阻（DCR）的銅線，減少導通損耗。
- 增加磁芯氣隙以防止磁飽和，延長使用壽命。
2. 射頻濾波電感
- 采用多股細絞線，降低高頻損耗。
- 表面鍍銀處理，進一步提升高頻導電性。
3. 工業電機驅動電感
- 加強機械固定結構，避免振動引起的線圈移位。
- 選用耐高溫絕緣材料（如F級或H級），適應惡劣工況。
綜上所述，環形線圈繞線電感的性能不僅取決于材料本身，更依賴于精密的繞制工藝與系統化的設計思維。掌握上述技巧，可顯著提升產品的可靠性與市場競爭力。
