深入理解貼片元件:如何正確區分貼片電阻與貼片二極管

貼片電阻與貼片二極管的識別與選型指南

在電子工程實踐中,準確識別貼片元件是確保電路穩定運行的關鍵。本文將從外觀、參數、測試方法等多個維度,系統講解如何有效區分貼片電阻與貼片二極管。

1. 外觀特征對比

雖然兩者尺寸相近(如0805、1206封裝),但關鍵在于標識:

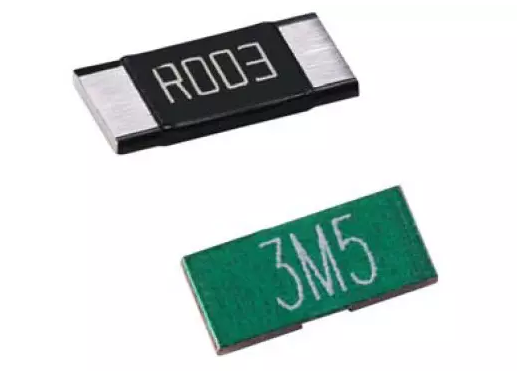

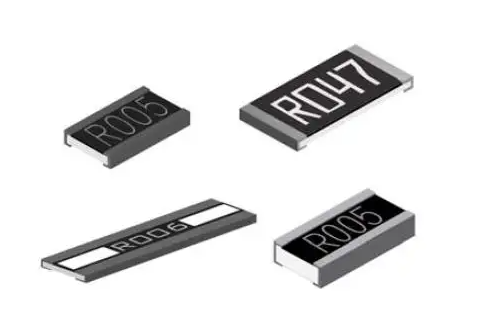

  • 貼片電阻:一般僅標有阻值代碼(如“103”表示10kΩ),無極性標記。
  • 貼片二極管:一端有明顯的色帶或刻線,代表陰極;部分型號還帶有“K”、“-”或箭頭符號。

2. 參數解讀技巧

了解元件編碼規則有助于快速判斷:

  • 電阻編碼:“103” = 10 × 103 Ω = 10,000 Ω = 10kΩ;“472” = 4.7kΩ。
  • 二極管編碼:如“1N4148”為通用開關二極管,“MBR1630”為肖特基二極管,需查閱數據手冊確認。

3. 實測驗證方法

推薦使用數字萬用表進行如下測試:

  1. 將表筆接觸元件兩端,記錄讀數。
  2. 若兩方向均顯示低阻值(接近0Ω),可能是短路或誤判。
  3. 若一個方向導通(約0.2–0.7V),另一方向顯示無窮大,則為二極管。
  4. 若始終顯示高阻值且無變化,則為電阻。

4. 常見誤區與注意事項

新手常犯錯誤包括:

  • 誤將貼片二極管當作電阻替換,導致電路無法工作。
  • 忽略極性安裝,使二極管反向擊穿。
  • 未注意功率額定值,造成過熱損壞。

5. 設計建議

在PCB布局中,應合理規劃貼片元件位置,避免混淆。建議使用絲印標注元件類型(如“R”代表電阻,“D”代表二極管),并配合物料清單(BOM)管理。
