如何快速分辨大功率貼片電阻的功率值？實用技巧全解析
在現代電子產品中，大功率貼片電阻廣泛應用于電源管理、電機驅動、LED恒流等高電流場景。由于其體積小、集成度高，初學者常難以判斷其功率等級。本文提供一套實用技巧，幫助工程師快速準確識別大功率貼片電阻的功率值。

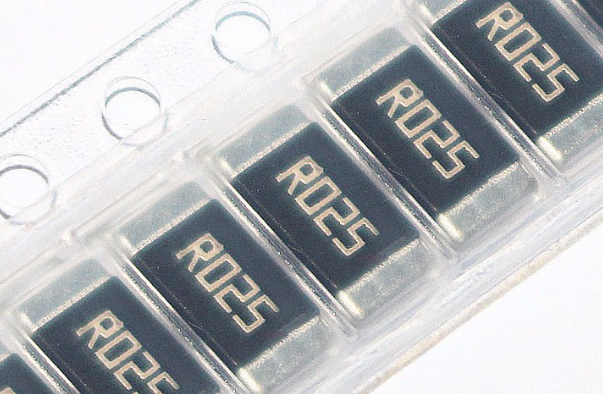

1. 依據封裝尺寸推斷功率
貼片電阻的封裝尺寸是判斷功率的核心依據。以下是常見封裝與功率對照表：
| 封裝代號 | 尺寸（mm） | 典型功率 |
|---|---|---|
| 0805 | 2.0×1.25 | 1/8W ~ 1/4W |
| 1206 | 3.2×1.6 | 1/4W ~ 1/2W |
| 1210 | 3.2×2.5 | 1/2W ~ 1W |
| 2512 | 6.4×3.2 | 1W ~ 3W |
| 3724 | 9.4×6.1 | 3W ~ 5W |
注意：不同品牌可能略有差異，建議以官方資料為準。

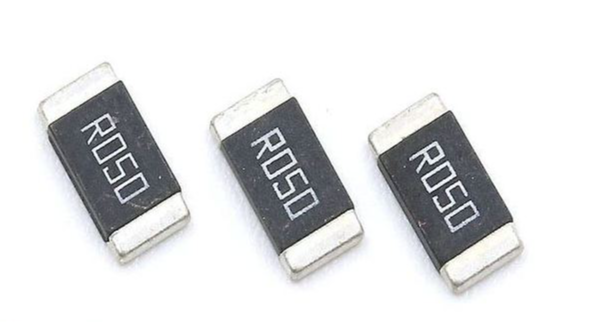

2. 觀察表面印刷字符
許多大功率貼片電阻會在表面印刷功率信息，常見形式包括：
- 直接寫“1W”、“3W”、“5W”。
- 使用字母縮寫：“P”、“PW”、“W”等，如“P2W”表示2瓦。
- 結合阻值代碼，如“100”代表10Ω，若標注“100 3W”，則為3瓦特。
3. 使用在線查詢工具或數據庫
推薦使用以下工具輔助識別：
- Resistor Calculator（如Digi-Key、Mouser官網的搜索工具）
- 輸入封裝尺寸+阻值，系統自動匹配功率等級。
- 掃描二維碼獲取產品詳情（部分新型貼片電阻帶有NFC標簽）。
4. 借助顯微鏡或放大鏡觀察細節
對于微小貼片電阻（如2512以下），肉眼難以看清標識。此時可：
- 使用10倍以上放大鏡或工業顯微鏡。
- 拍照后放大查看印刷內容。
- 對比同一批次已知功率的電阻進行分析。
5. 實測法驗證功率（進階）
若無法確定功率，可進行安全測試：
- 在低電壓下逐步加電，測量溫升。
- 當溫度上升超過環境溫度30℃時，接近額定功率極限。
- 建議使用紅外測溫儀實時監控。
