大功率電阻與大功率貼片電阻的功率識別方法詳解
在電子設備設計和電路調試中，正確識別大功率電阻及大功率貼片電阻的額定功率至關重要。錯誤選型可能導致元件過熱、燒毀甚至引發安全事故。本文將從標識方法、外觀特征、數據手冊查閱等多個維度，系統解析如何準確識別大功率電阻與貼片電阻的功率等級。
1. 通過外觀標識識別功率等級
大多數大功率電阻（如金屬膜、線繞電阻）會在外殼上直接標注功率值，常見標識包括：
- "5W"、"10W"、"25W" 等字樣，表示額定功率。

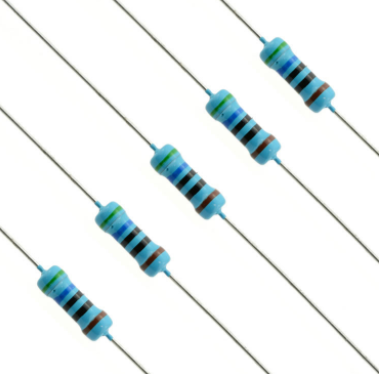

- 使用顏色編碼或符號標記，如紅色環代表5W，藍色環代表10W（部分品牌采用）。
- 部分型號會標示“P=5W”、“Rated Power: 10W”等說明。

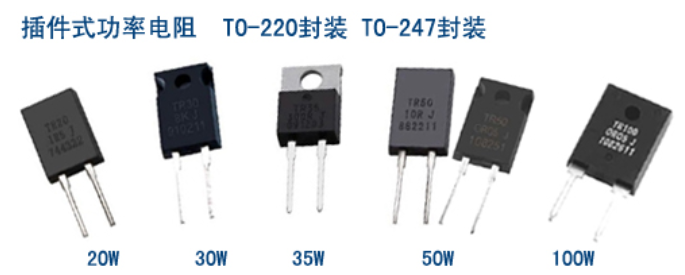

2. 通過尺寸大小判斷功率
大功率電阻通常體積較大，這是為了增加散熱面積。一般規律如下：
- 直徑越大，功率越高。例如：Φ6mm 電阻多為1W；Φ10mm 可達5W~10W。
- 長度越長，散熱能力越強，適合更高功率應用。
- 大功率貼片電阻（如SMD 2512、3724封裝）雖小，但可通過封裝尺寸推斷功率。例如：2512（2.5×1.2mm）封裝通常支持1/4W～1W；3724（3.7×2.4mm）可達3W。
3. 查閱產品規格書（Datasheet）
最準確的方式是查閱制造商提供的技術文檔。在規格書中可找到：
- 額定功率（Power Rating）
- 最大工作溫度范圍
- 環境溫度下的降額曲線（Derating Curve）
- 熱阻（Thermal Resistance）參數
4. 識別貼片電阻的功率標識方式
大功率貼片電阻常采用以下方式標注：
- 直接印有“1W”、“3W”等字樣。
- 使用數字代碼，如“100”表示100mW，“1K”表示1kΩ，需結合封裝查表確認功率。
- 部分廠商使用“PWR”或“W”符號標注，如“PWR 2W”。
5. 實際應用中的注意事項
即使電阻標注了功率，也需注意：
- 環境溫度過高時應降額使用（如85℃以上需降額至70%~80%）。
- 安裝方式影響散熱：焊接在PCB上的貼片電阻比獨立安裝的散熱差。
- 避免長時間過載運行，防止熱積累導致性能下降或失效。
