線繞電阻與環形線圈繞線電感的基本原理
線繞電阻和環形線圈繞線電感是電子電路中常見的被動元件，廣泛應用于電源濾波、信號處理、射頻電路及電機控制等領域。它們的核心工作原理均基于導體在磁場中的電磁感應效應，通過精確控制線圈的匝數、導線材質和繞制方式來實現所需的阻抗或電感值。

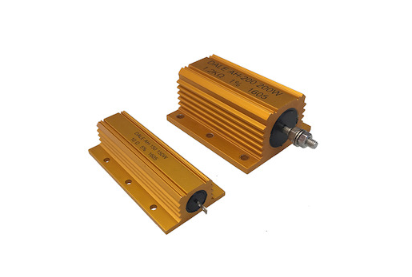

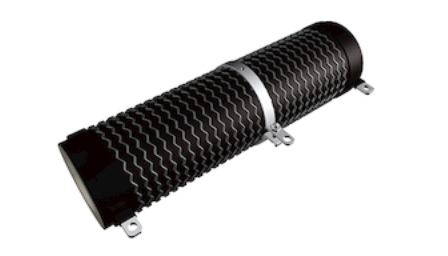

1. 線繞電阻的工作機制

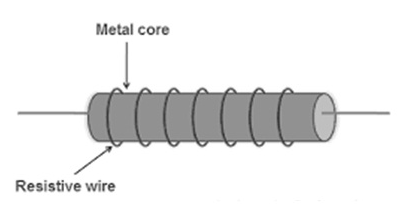

線繞電阻利用高電阻率合金絲（如鎳鉻合金）作為導體，通過緊密纏繞在絕緣骨架上形成固定阻值。其優點包括高穩定性、良好的溫度系數和大功率承受能力。但其缺點是體積較大且易受機械振動影響。
2. 環形線圈繞線電感的結構特點
環形線圈電感采用磁芯材料（如鐵氧體、錳鋅鐵氧體）配合銅線或多股絞線進行繞制，具有低漏磁、高電感密度和優異的屏蔽性能。環形結構使磁場幾乎完全封閉于磁芯內部，減少對外干擾，適用于高頻開關電源和濾波電路。
關鍵纏繞技巧與工藝要點
為了確保線繞電阻和環形線圈電感的性能穩定，纏繞過程必須遵循科學規范的操作流程。
1. 導線選擇與預處理
- 選用合適直徑的漆包線（如0.2~1.0mm），根據電流大小確定載流能力。
- 繞前需對導線進行去氧化處理，保證焊接可靠性與接觸電阻最小化。
2. 繞線張力控制
使用恒張力繞線機可避免因過緊或過松導致的線圈變形、短路或電感值波動。建議張力控制在0.5~2N之間，視線徑而定。
3. 匝間排列與均勻性
- 采用單層密繞或分段交錯繞法，提高線圈填充率。
- 每層之間加絕緣紙或聚酯薄膜隔離，防止匝間擊穿。
- 繞制過程中定期檢測電感量與直流電阻，確保一致性。
4. 固化與封裝工藝
繞制完成后，通過環氧樹脂灌封或熱縮套管封裝，增強機械強度與防潮性能。對于高頻應用，建議采用真空浸漬工藝以排除氣泡。
常見問題與解決方案
在實際操作中，常遇到以下典型問題：
- 電感值偏差過大：檢查繞線圈數是否準確，使用數字電橋校驗。
- 溫升過高：優化散熱設計，增加散熱片或降低負載電流。
- 噪聲或嘯叫：采用磁芯材料時注意飽和點，避免在高頻下產生磁滯損耗。
