采樣電阻采樣原理詳解

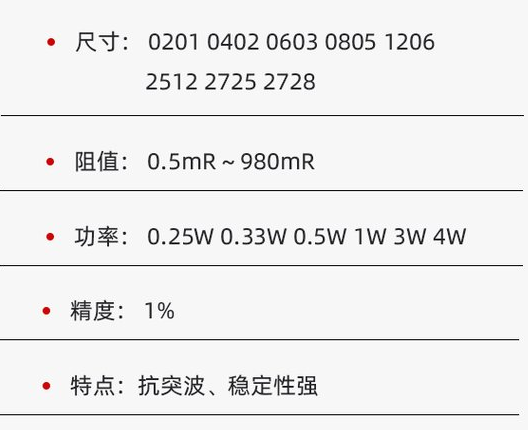

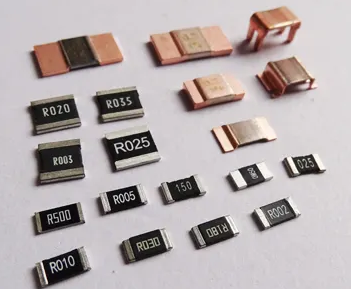

采樣電阻的核心在于“電流→電壓”的轉換機制。當待測電流流經采樣電阻時，其產生的電壓降即為采樣信號。這一過程依賴于精確的阻值與穩定的電氣性能，是實現高精度電流檢測的基礎。
關鍵物理基礎：歐姆定律的應用
根據歐姆定律 V = I × R，只要已知電阻值R，測量其兩端電壓V，即可反推出電流I。因此，采樣電阻的精度直接決定了整個電流測量系統的準確性。例如，在一個500A的直流母線系統中，若使用5mΩ采樣電阻，理論壓降為2.5V，這需要高精度電壓采集電路支持。
采樣電路的組成與信號調理
典型的采樣電路包括：
? 采樣電阻（主元件）
? 差分放大器（如INA186）
? ADC（如STM32內置12位ADC）
? 微控制器（處理數據并執行控制邏輯）
差分放大器的作用是提取采樣電阻兩端的微小電壓差，同時抑制共模干擾，提升抗噪聲能力。對于高頻應用，還需考慮布局布線中的地環路與電磁干擾問題。
影響采樣精度的主要因素
- 電阻溫漂（TCR）：溫度變化會導致阻值漂移，影響測量一致性。
- 非線性誤差：大電流下可能因自熱效應導致阻值變化。
- 寄生參數：引線電感和分布電容在高頻開關環境中引入相位延遲。
- 接觸電阻與焊接質量：連接不良會引入額外誤差。
優化設計策略

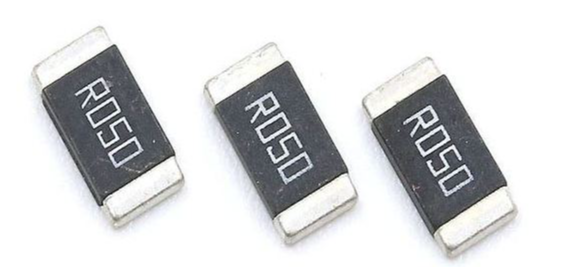

1. 選用低溫度系數材料：如錳銅合金，溫度系數可低于±20ppm/℃。
2. 采用四端子（Kelvin）連接法：將電流端與電壓檢測端分離，消除引線電阻影響。
3. 合理布局與散熱設計：避免局部過熱，保持溫度均勻。
4. 使用數字校準算法：通過軟件補償溫漂與非線性誤差，提升整體精度。
未來發展趨勢
隨著智能設備對能效與安全要求的提升，采樣電阻正朝著更高精度、更小體積、更強集成度方向發展。例如，基于MEMS技術的微型采樣電阻、集成式電流傳感器（如TI AFE5400）正在逐步替代傳統分立方案，實現更高系統級性能。
