采樣電阻的基本概念
采樣電阻，又稱分流電阻（Shunt Resistor），是一種用于測量電流的精密電阻元件。其核心作用是通過將大電流轉換為可測量的小電壓信號，實現對電流的間接檢測。在電力電子、工業控制、智能電網和新能源系統中，采樣電阻扮演著不可或缺的角色。
采樣電阻的采樣原理
根據歐姆定律 V = I × R，當電流流經采樣電阻時，會在其兩端產生與電流成正比的電壓降。該電壓信號被高精度運算放大器或ADC（模數轉換器）采集，從而實現對原始電流的精確測量。例如：若采樣電阻為10mΩ，流過10A電流，則兩端電壓為0.1V，此電壓即可作為反饋信號輸入至控制系統。
采樣電阻的關鍵特性
- 低阻值設計：通常在1mΩ ~ 100mΩ之間，以減少功率損耗和發熱。
- 高精度與溫度穩定性：采用合金材料（如康銅、錳銅）制造，確保阻值隨溫度變化小。
- 耐大電流能力：需具備足夠的散熱結構，防止過熱損壞。
- 低寄生電感與電容：避免高頻信號失真，適用于開關電源等高頻場景。
典型應用場景
1. 開關電源（SMPS）：實時監測輸出電流，實現過流保護與恒流控制。
2. 電池管理系統（BMS）：精準測量充放電電流，保障電池安全與壽命。
3. 電機驅動器：反饋電流信息，用于矢量控制與轉矩調節。
4. 智能電表與能源監控系統：實現高精度電能計量。
注意事項與選型建議
1. 根據最大工作電流選擇合適阻值，避免壓降過大影響系統效率。
2. 優先選用低溫漂、高精度（如±1%或更優）產品。

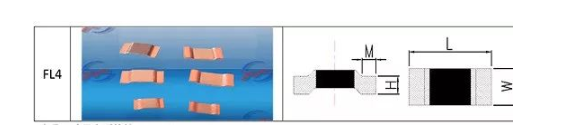

3. 考慮安裝方式（如表面貼裝或通孔封裝）與散熱條件。
4. 配合差分放大器使用，可有效抑制共模噪聲，提高信噪比。
