光頡viking薄膜排阻電阻陣列（TFAN 系列）

0603X4


薄膜陣列貼片電阻器 - TFAN 系列文件下載

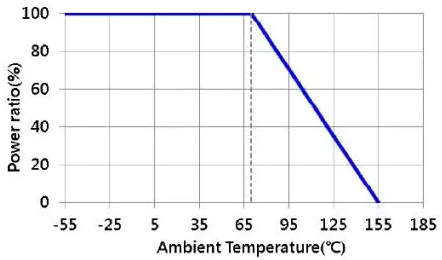

降額曲線

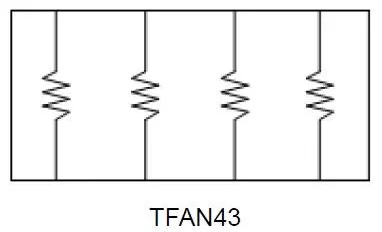

等效電路圖 - 薄膜陣列貼片電阻器（TFAN 系列）

薄膜高精度電阻陣列，非常精確的電阻網絡，具有嚴格的公差，采用高科技薄膜技術的低 TCR。小尺寸電阻陣列。

特征

  • 先進的薄膜技術。

  • 非常嚴格的公差低至 ±0.05%。

  • 極低的 TCR，低至 ±5PPM/°C。

  • TCR 跟蹤低至 5ppm(±2.5ppm)，容差匹配低至 0.1%(±0.05%)。

  • 符合 RoHS 標準的組件，與無鉛 (Pb) 兼容。

應用

  • 分壓器

  • 反饋電路

  • 信號調理

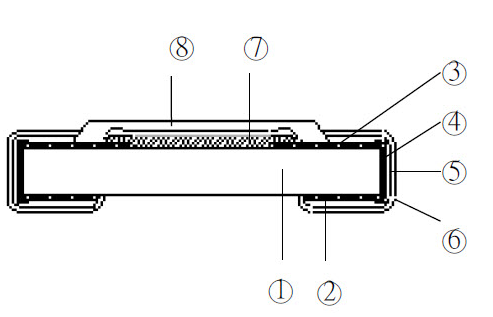

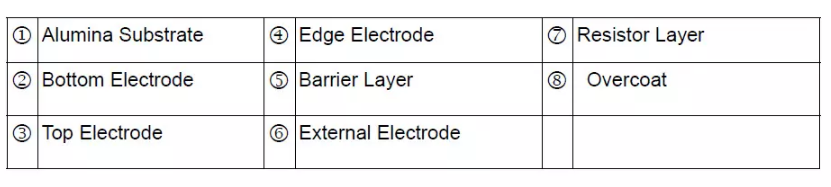

建造

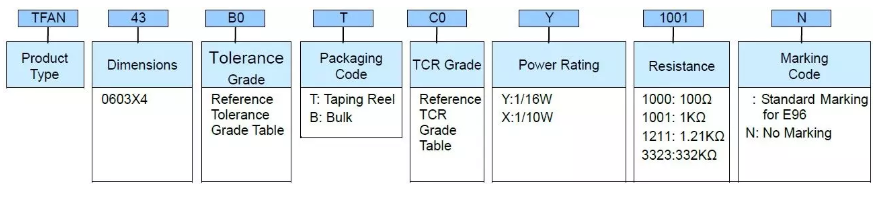

零件編號


精度等級表

公差等級TCR等級
代碼絕對容忍公差匹配電阻值代碼絕對 TCRTCR 跟蹤電阻值
A0±0.05%不適用24.9~332KS0±5ppm不適用24.9~60K
B0±0.1%不適用24.9~332KS5±5ppm5ppm24.9~60K
B3±0.1%0.1%24.9~332KB0±10ppm不適用24.9~332K
C0±0.25%不適用24.9~332KB4±10ppm10ppm24.9~332K
C2±0.25%0.25%24.9~332KB5±10ppm5ppm24.9~60K
C3±0.25%0.1%24.9~332KN0±15ppm不適用24.9~332K
D0±0.5%不適用24.9~332KN3±15ppm15ppm24.9~332K
D1±0.5%0.5%24.9~332KN4±15ppm10ppm24.9~332K
D2±0.5%0.25%24.9~332KN5±15ppm5ppm24.9~60K
F0±1%不適用24.9~332KC0±25ppm不適用24.9~332K
F1±1%0.5%24.9~332KC2±25ppm25ppm24.9~332K
F2±1%0.25%24.9~332KC3±25ppm15ppm24.9~332K




C4±25ppm10ppm24.9~332K




D0±50ppm不適用24.9~332K




D1±50ppm50ppm24.9~332K




D2±50ppm25ppm24.9~332K

標準電氣規格

類型
70°C 時的額定功率		工作溫度 范圍最大限度。工作電壓最大限度。過載電壓電阻范圍TCR
(PPM/°C)
±0.05%±0.1%±0.25%±0.5%±1%
TFAN431/16W-55 ~ +155°C50V100V24.9Ω~332KΩ±10
±15
±25
±50
1/10W-55 ~ +155°C75V150V
1/16W-55 ~ +155°C50V100V24.9Ω~60KΩ±5
1/10W-55 ~ +155°C75V150V

特殊電氣規格

類型
70°C 時的額定功率		工作溫度 范圍最大限度。工作電壓最大限度。過載電壓電阻范圍TCR
(PPM/°C)
±0.1%±0.25%±0.5%±1%
TFAN431/16W-55 ~ +155°C50V100V24.9Ω~2KΩ±10
±15

工作電壓=√(P*R) 或 Max. 上面列出的工作電壓，以較低者為準。
過載電壓=2.5*√(P*R) 或 Max. 上面列出的過載電壓，以較低者為準。
? Viking 能夠根據客戶的要求制造可選規格。
