氮化鋁薄膜精密貼片電阻 - ARN 系列文件下載

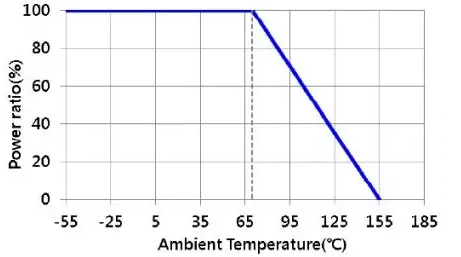

降額曲線
ARN 系列片式電阻器設計在高導熱氮化鋁基板上，具有擴大的背面端子以降低熱阻。與任何大功率片式電阻器一樣，都具有良好的散熱能力，以提高器件的整體性能。薄膜先進工藝，確保嚴格規格和高可靠性。
特征
高導熱氮化鋁基板
額定功率高達 6.0W
電阻 50Ω ~ 30.1KΩ
電阻容差為 ± 0.1%
TCR 至 ± 25ppm/°C
應用
電源
電源開關
制動系統

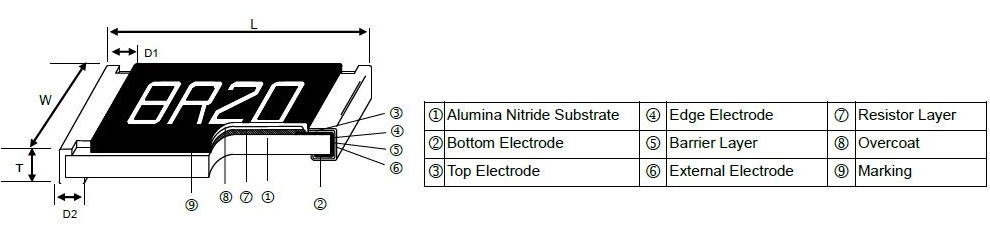

建造
零件編號
標準電氣規格
| 類型 | 70°C 時的額定功率 | 工作溫度 范圍 | 最大限度。工作電壓 | 最大限度。過載電壓 | 電阻范圍 | TCR (PPM/°C) | |||
|---|---|---|---|---|---|---|---|---|---|
| ±0.1% | ±0.25% | ±0.5% | ±1% | ||||||
| ARN03 (0603) | 1/2W (1) | -55 ~ +155°C | 75V | 150V | 50Ω – 30.1KΩ | ±25 ±50 | |||
| ARN05 (0805) | 1W (1) | -55 ~ +155°C | 100V | 200V | 50Ω – 30.1KΩ | ±25 ±50 | |||
| ARN06 (1206) | 2W (1) | -55 ~ +155°C | 100V | 200V | 50Ω – 30.1KΩ | ±25 ±50 | |||
| ARN12 (2512) | 6W (1) | -55 ~ +155°C | 100V | 200V | 50Ω - 30.1KΩ | ±25 ±50 | |||
(1)取決于用戶安裝的組件。
工作電壓=√(P*R) 或 Max. 上面列出的工作電壓，以較低者為準。
? Viking 能夠根據客戶的要求制造可選規格。
