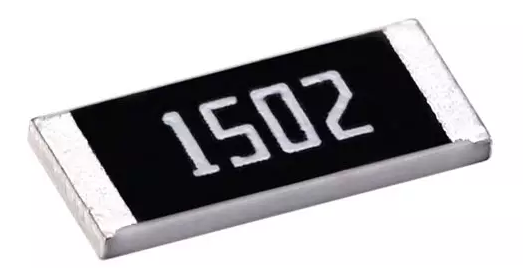

0402 / 0603 / 0805 / 1206
氮化鉭薄膜精密貼片電阻 - TAR 系列文件下載

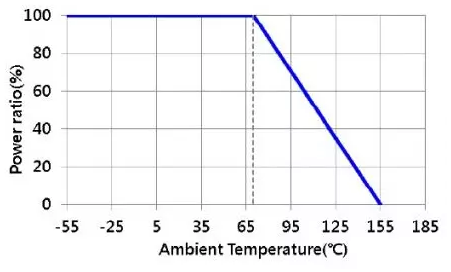

降額曲線
氮化鉭電阻膜形成不透水的五氧化二鉭阻隔層，可在 85 °C /85% 相對濕度下經受數千次偏壓濕度測試，這種精密穩健的性能是需要長期精密電阻的廣泛應用的理想選擇穩定性、可靠性和關鍵環境。TaN 薄膜電阻器適用于您的高級設計。
特征
氮化鉭薄膜電阻器在潮濕環境中的高穩定性
AEC-Q200 合規性
公差低至 ±0.05%
極低的 TCR，低至 ±10PPM/?C
電阻值從 10 ohm 到 1M ohm
高硫應用的特殊材料、設計和加工
經測試證明對濕度、濕氣和硫的免疫
應用
汽車
醫療器材
測試/測量設備
自動設備控制器
轉換器
通訊設備
建造

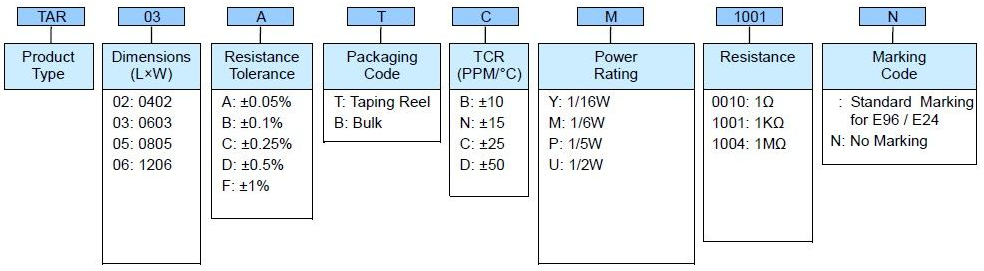

零件編號
標準電氣規格
| 類型 | 70°C 時的額定功率 | 工作溫度 范圍 | 最大限度。工作電壓 | 最大限度。過載電壓 | 電阻范圍 | TCR (PPM/°C) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| ±0.05% | ±0.1% | ±0.25% | ±0.5% | ±1% | ||||||
| 焦油02 (0402) | 1/16W | -55 ~ +155°C | 50V | 100V | 40Ω - 35KΩ | ±10 ±15 ±25 ±50 | ||||
| 焦油03 (0603) | 1/6W | -55 ~ +155°C | 75V | 150V | 40Ω - 130KΩ | ±10 ±15 ±25 ±50 | ||||
| 焦油05 (0805) | 1 / 5W | -55 ~ +155°C | 100V | 200V | 10Ω - 350KΩ | ±10 ±15 ±25 ±50 | ||||
| 焦油06 (1206) | 1/2W | -55 ~ +155°C | 200V | 400V | 1Ω - 1MΩ | ±10 ±15 ±25 ±50 | ||||
工作電壓=√(P*R) 或 Max. 上面列出的工作電壓，以較低者為準。
過載電壓=2.5*√(P*R) 或 Max. 上面列出的過載電壓，以較低者為準。
? Viking 能夠根據客戶的要求制造可選規格。
