光頡viking精密貼片電阻器（AR系列）

0201 / 0402 / 0603 / 1206 / 1210 / 2010 / 2512 / 0805


薄膜精密貼片電阻器 - AR 系列文件下載

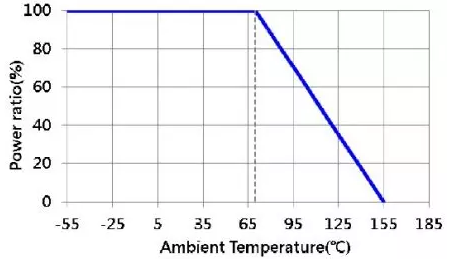

降額曲線

薄膜 NiCr 精密電阻器，尺寸從 0201 到 2512，緊公差 0.01% , 0.1% 低 TCR 1ppm-50 ppm，關鍵產品設計的電阻范圍為 1-3Mohm。大功率、高可靠、高穩定性、高精度電阻。薄膜貼片電阻器是各種電子產品大部分領域的完美選擇。用于大功率、超高功率、抗腐蝕、抗硫、汽車、AEC-Q200 合格可用性的先進薄膜技術。

特征

  • 先進的薄膜技術

  • 非常嚴格的公差低至 ±0.01%

  • 極低的 TCR，低至 ±2PPM/°C。

  • 電阻范圍寬1ohm~3Mega ohm。

  • 提供微型尺寸 0201

應用

  • 醫療器材

  • 測試/測量設備

  • 打印機設備

  • 自動設備控制器

  • 轉換器

  • 通訊設備、手機、GPS、PDA

建造

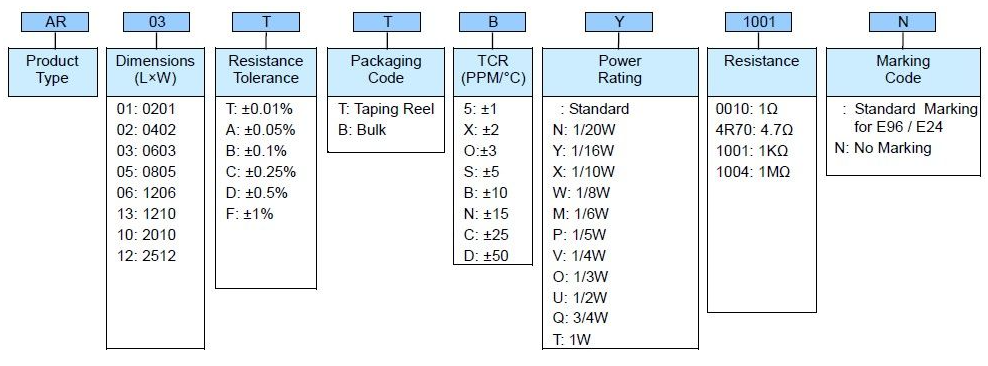

零件編號


標準電氣規格

類型70°C 時的額定功率工作溫度 范圍最大限度。工作電壓最大限度。過載電壓電阻范圍TCR (PPM/°C)
±0.05%±0.1%±0.25%±0.5%±1%
AR01 (0201)1/32W-55 ~ +155°C15V30V－22Ω - 75KΩ±25
±50
AR02 (0402)1/16W-55 ~ +155°C50V100V49.9Ω - 12KΩ4Ω – 511KΩ±25
±50
AR03 (0603)1/16W-55 ~ +155°C50V100V4.7Ω -332KΩ1Ω - 1MΩ±25
±50
AR05 (0805)1/10W-55 ~ +155°C100V200V4.7Ω -1MΩ1Ω - 2MΩ±25
±50
AR06 (1206)1/8W-55 ~ +155°C150V300V4.7Ω - 1MΩ1Ω - 2.5MΩ±25
±50
AR13 (1210)1/4W
AR10 (2010)1/4W-55 ~ +155°C150V300V4.7Ω - 1MΩ1Ω - 3MΩ±25
±50
AR12 (2512)1/2W

? 下電阻：1~10Ω

特殊電氣規格

類型70°C 時的額定功率工作溫度 范圍最大限度。工作電壓最大限度。過載電壓電阻范圍TCR
(PPM/°Ch
±0.01%0.05%±0.1%±0.25%±0.5%±1%
AR02 (0402)1/16W-55 ~ +155°C50V100V49.9Ω - 4.99KΩ－±1
±2
±3
49.9Ω - 20KΩ±5
49.9Ω - 20KΩ49.9Ω - 100KΩ±10
±15
AR03 (0603)1/16W-55 ~ +155°C50V100V24.9Ω - 15KΩ－±1
±2
±3
24.9Ω - 60KΩ±5
24.9Ω - 100KΩ4.7Ω- 332KΩ4.7Ω - 511KΩ±10
±15
AR05 (0805)1/10W-55 ~ +155°C100V200V24.9Ω - 30KΩ－±1
±2
±3
24.9Ω - 150KΩ±5
24.9Ω - 200KΩ4.7Ω – 1MΩ±10
±15
AR06 (1206)1/8W-55 ~ +155°C150V300V24.9Ω - 49.9KΩ－±1
±2
±3
24.9Ω - 300KΩ±5
24.9Ω - 499KΩ4.7Ω – 1.5MΩ±10
±15
AR13 (1210)1/ 4W-55 ~ +155°C150V300V24.9Ω - 49.9KΩ－±1
±2
±3
24.9Ω - 300KΩ±5
24.9Ω - 499KΩ4.7Ω - 1MΩ±10
±15
AR10 (2010)1/4W-55 ~ +155°C150V300V24.9Ω - 100KΩ－±1
±2
±3
24.9Ω - 300KΩ±5
24.9Ω - 499KΩ4.7Ω - 1MΩ±10
±15
AR12 (2512)1/2W-55 ~ +155°C150V300V24.9Ω - 100KΩ－±1
±2
±3
24.9Ω - 300KΩ±5
24.9Ω - 499KΩ4.7Ω - 1MΩ±10
±15

高額定功率電氣規格

物品70℃時的額定功率工作溫度 范圍最大限度。工作電壓最大限度。過載電壓電阻范圍TCR (PPM/℃)
類型±0.01%±0.05%±0.1%±0.25%±0.5%±1%
AR01 (0201)1/20W-55 ~ +155℃25V50V-22Ω - 75KΩ±25
±50
AR02 (0402)1/10W-55 ~ +155℃50V100V49.9Ω - 4.99KΩ-±1
±2
±3
49.9Ω - 20KΩ±5
49.9Ω - 12KΩ49.9Ω - 100KΩ±10
±15
-49.9Ω - 12KΩ4.7Ω~255KΩ±25
±50
AR03 (0603)1/10W-55 ~ +155℃75V150V24.9Ω - 15KΩ－±1
±2
±3
24.9Ω - 60KΩ±5
24.9Ω - 100KΩ4.7Ω - 332KΩ4.7Ω - 511KΩ±10
±15
1Ω -1MΩ±25
±50
1/6W-55 ~ +155℃100V150V－10Ω - 332KΩ±25
±50
AR05 (0805)1/8W-55 ~ +155℃150V300V24.9Ω - 30KΩ－±1
±2
±3
24.9Ω - 150KΩ±5
24.9Ω - 200KΩ4.7Ω -511KΩ4.7Ω -1MΩ±10
±15
1Ω - 1MΩ±25
±50
1/4W-55 ~ +155℃150V300V－10Ω - 499KΩ±25
±50
AR06 (1206)1/4W-55 ~ +155℃200V400V24.9Ω - 49.9KΩ－±1
±2
±3
24.9Ω - 300KΩ±5
24.9Ω - 499KΩ4.7Ω - 1MΩ±10
±15
1Ω - 1MΩ±25
±50
1/3W-55 ~ +155℃200V400V－10Ω~1MΩ±25
±50
AR13 (1210)1/ 3W-55 ~ +155℃200V400V24.9Ω – 49.9KΩ－±1
±2
±3
24.9Ω – 300KΩ±5
24.9Ω - 499KΩ4.7Ω - 1MΩ±10
±15
1Ω - 1MΩ±25
±50
AR10(2010)1/3W-55 ~ +155℃200V400V24.9Ω - 49.9KΩ－±1
±2
±3
24.9Ω - 300KΩ±5
24.9Ω - 499KΩ4.7Ω - 1MΩ±10
±15
1Ω - 1MΩ±25
±50
1/2W-55 ~ +155℃200V400V24.9Ω - 2KΩ4.7Ω – 1MΩ1Ω – 1MΩ±10
±15
±25
±50
AR12(2512)3/4W-55 ~ +155℃200V400V24.9Ω - 2KΩ4.7Ω – 2KΩ1Ω – 2KΩ±10
±15
±25
±50
1W-55 ~ +155℃200V400V24.9Ω - 2KΩ4.7Ω – 1MΩ1Ω – 1MΩ±10
±15
±25
±50

工作電壓=√(P*R) 或 Max. 上面列出的工作電壓，以較低者為準。
過載電壓=2.5*√(P*R) 或 Max. 上面列出的過載電壓，以較低者為準。
? Viking 能夠根據客戶的要求制造可選規格。
（低電阻：1~10Ω；高額定功率）
