0402 / 0603 / 0805 / 1206 / 2010 / 2512
耐腐蝕薄膜精密貼片電阻-PR系列文件下載

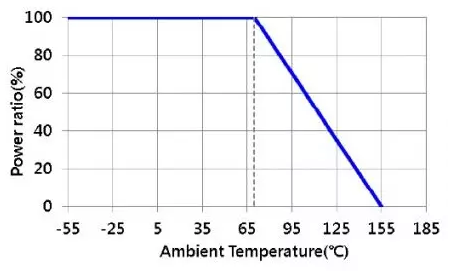

降額曲線

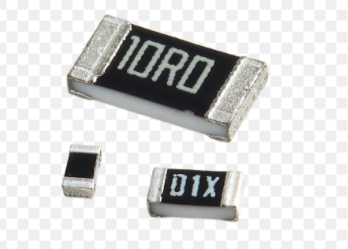

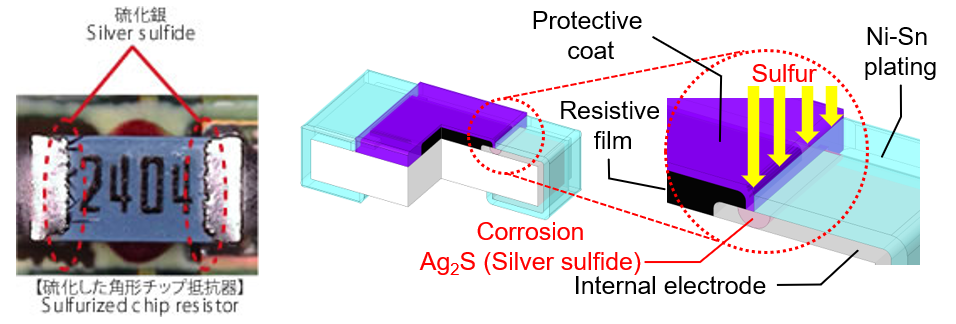

薄膜鈍化鎳鉻精密電阻器，尺寸從 0402 到 2512，緊容差 0.1% 低 TCR 15ppm-50 ppm，1-1.5Mohm 電阻范圍，適用于關鍵環境設計。如今，越來越多的設計要求在飛機、軍事或關鍵設備中使用高度可靠的精密電阻器，這些電阻器對濕度、酸敏感。NiCr電阻器的缺點是抗濕和抗酸能力較低。為了克服這個缺點，NiCr 上的額外鈍化可以承受濕度和酸性薄膜電阻器，可以通過非常嚴格的測試條件。PR 系列，TaN 電阻器的替代品，交貨速度極快，成本具有競爭力。
特征
長期使用壽命穩定性并證明了防腐蝕要求。
防酸防潮專用鈍化鎳鉻膜。
公差低至 ±0.1%。
極低的 TCR，低至 ±15 PPM/°C。
電阻范圍寬10ohm~1.5Mega ohm。
應用
高端電腦
工業設備
自動設備控制器
醫療器材
電信設備
高端多媒體電子
戶外電子應用
建造

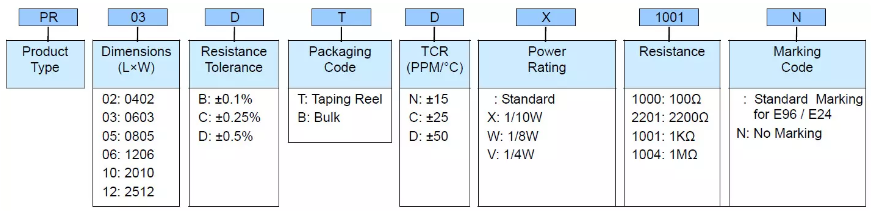

零件編號
標準電氣規格
| 類型 | 70°C 時的額定功率 | 工作溫度 范圍 | 最大限度。工作電壓 | 最大限度。過載電壓 | 電阻范圍 | TCR (PPM/°C) | ||
|---|---|---|---|---|---|---|---|---|
| ±0.1% | ±0.25% | ±0.5% | ||||||
| PR02 (0402) | 1/16W | -55 ~ +155°C | 25V | 50V | 49.9Ω - 12KΩ | ±15 | ||
| 24.9Ω - 24.9KΩ | ±25 ±50 | |||||||
| PR03 (0603) | 1/16W | -55 ~ +155°C | 50V | 100V | 24.9Ω - 332KΩ | ±15 ±25 ±50 | ||
| PR05 (0805) | 1/10W | -55 ~ +155°C | 100V | 200V | 10Ω – 1MΩ | ±15 ±25 ±50 | ||
| PR06 (1206) | 1/8W | -55 ~ +155°C | 150V | 300V | 10Ω – 1MΩ | ±15 ±25 ±50 | ||
| PR10 (2010) | 1/4W | -55 ~ +155°C | 150V | 300V | 24.9Ω - 1MΩ | ±15 | ||
| 10Ω – 1.5MΩ | ±25 ±50 | |||||||
| PR12 (2512) | 1/2W | -55 ~ +155°C | 150V | 300V | 24.9Ω - 1MΩ | ±15 | ||
| 10Ω – 1.5MΩ | ±25 ±50 | |||||||
