如何使用Cyclone 10 GX ATX PLL refclk開關實現功能仿真
兩個refclks用于支持TX本地分頻器無法實現的兩個不同的數據速率。 125Gbps用于2Gbps，150MHz用于1.2Gbps。
在仿真開始時，收發器以2Gbps的數據速率運行，然后使用ATXPLLrefclk切換動態重配置并重新配置為1.2Gbps。 ATXPLLrefclk開關通過寄存器寫入實現，然后將嵌入式流轉換器用于ATXPLL重新配置和重新校準，然后可以實現CDRrefclk開關，通道重新配置和重新校準。
溫馨提醒上面的視頻中有一些高級步驟來實現ATXPLLrefclk切換。有關詳細信息，請參見視頻。
在最后一個運行的模擬示例中，我們可以看到增量數據是從TX發送到RX的。在啟動過程中，收發器通道的工作速率為2Gbps。
當PCS內核寬度為10位時，tx_clkout頻率為200MHz。在實現ATXPLLrefclk切換和通道重新配置后，收發器通道的工作速率變為1.2Gbps。
Tx_clkout頻率將變為120MHz。這表明ATXPLLrefclk開關和通道重新配置已成功完成。
您可能還喜歡這些產品
- 如何正確選擇與使用Vishay 0.068μF電容？實用指南
Vishay 0.068μF電容選型與使用全攻略在電子產品設計過程中，正確選擇電容不僅關乎性能，還直接影響整機壽命與可靠性。針對Vishay品牌的0.068μF電容，以
- 如何在TIA Portal中高效使用Coilcraft電感實現電路優化
基于Coilcraft電感的TIA Portal電路優化實戰指南在現代工業控制系統中，電源濾波、信號調理和功率轉換環節對電感性能要求極高。將Coilcraft電感與西門子T
- 精密薄膜貼片電阻精密貼片薄膜電阻，高可靠性，高穩定性，符合AEC-Q200認證最好溫飄±5ppm/°C，最高精度±0.01%，低噪聲，耐潮濕
詳情介紹：該系列是精密貼片薄膜電阻，高可靠性，具有極好的長期穩定性和溫飄特性。本產品采用了增強的保護涂層，耐濕能力強，進行的雙85測試100
- 無感電阻的結構設計揭秘：如何實現真正的‘無感’特性？
無感電阻的結構設計揭秘：如何實現真正的‘無感’特性？在現代電子設備追求高頻、高速、高精度的發展趨勢下，無感電阻因其卓越的動態響應性能備
- 如何正確使用TCS薄膜電流感測電阻實現精準電流測量？
TCS薄膜電流感測電阻的正確安裝與測試方法盡管TCS薄膜電流感應貼片電阻具備優異的電氣性能，但若安裝不當或測試流程有誤，仍可能導致測量偏差甚至
- 從理論到實踐：如何在集成電路中實現高效的大電感設計
實現大電感的關鍵設計策略雖然在傳統集成電路中集成大電感存在諸多困難，但通過系統性優化，已可在特定場景下實現高性能片上電感。1. 材料創新：
- 如何快速分辨大功率貼片電阻的功率值？實用技巧全解析
如何快速分辨大功率貼片電阻的功率值？實用技巧全解析在現代電子產品中，大功率貼片電阻廣泛應用于電源管理、電機驅動、LED恒流等高電流場景。由
- 如何在集成電路中實現大電感？關鍵技術路徑解析
如何在集成電路中實現大電感？關鍵技術路徑解析在集成電路設計中，實現大電感一直是技術難點之一。傳統方法依賴外部貼片電感，但會增加系統尺寸
- 低溫漂電阻的原理與應用：如何實現高精度電路穩定運行？
低溫漂電阻的原理與應用在現代電子系統中，溫度變化對電路性能的影響不容忽視。尤其是精密測量、工業控制和醫療設備等領域，對電阻元件的穩定性
1050 3W 1毫歐 1mR 1% R001 0.001R 貼片采樣電阻 錳銅分流片合金電阻功率 3W/5w精度 0.5% 1%2%5%阻值 0.2mQ-5mQ溫度系數 ±20ppm~50ppm產品 結構電子束焊產品要求 符合ROHS要求特別說明 特殊參數可以定做
- 如何選擇合適的RLP大功率電流采樣電阻？實用指南
選型關鍵因素全面解析在實際工程中，正確選擇RLP大功率電流采樣電阻是保障系統安全與測量精度的重要前提。以下從多個維度提供詳細指導建議。1. 額
如何分辨三星貼片電容真假隨著技術的發展，電子元器件與我們的生活息息相關。不管是哪種電子產品，里面都有不同的電子元器件，當然貼片電容器也是必不可少的。在市場
- 高精密電流感應貼片電阻：如何實現精準電流監測？
高精密電流感應貼片電阻：如何實現精準電流監測？在電力電子系統中，精準的電流監測是保障設備安全運行、優化能效、實現閉環控制的基礎。高精密
- 海立接近開關TS12-05N-1/TS18-05N-1中國官方代理商提供專業服務
海立接近開關TS12-05N-1與TS18-05N-1作為高品質的工業自動化產品，在市場上備受青睞。這兩款產品以其卓越的性能、可靠的品質和廣泛的適用性，滿足了不
- 如何提升環形線圈繞線電感的性能？實用技巧全解析
環形線圈繞線電感的性能優化核心要素在現代電子設備中，環形線圈繞線電感因其高效率、低電磁干擾特性而備受青睞。要充分發揮其潛力，必須從材料
- 如何正確查閱Kingbright LED規格書？實用指南與關鍵參數解讀
掌握Kingbright LED規格書的閱讀技巧準確理解并應用Kingbright LED規格書是確保電路設計可靠性的關鍵。以下是系統性解讀方法：1. 查找型號與封裝信息每款產
分流電阻 1575 1mR 0.001R R001 7W 1% 錳銅分流器產品名稱 貼片合金電阻5930 (1575)功率 5w/7w精度 0.5% 1%2%5%阻值 0.2mQ-4mQ溫度系數 ±20ppm~50ppm產品結構 電子束焊產品要求 符合
- 如何優化分流芯片電阻在高精度電流檢測中的性能表現
提升分流芯片電阻測量精度的核心策略在高精度電流檢測系統中，分流芯片電阻的表現直接影響整個系統的準確性。通過合理的設計與配置，可顯著提升

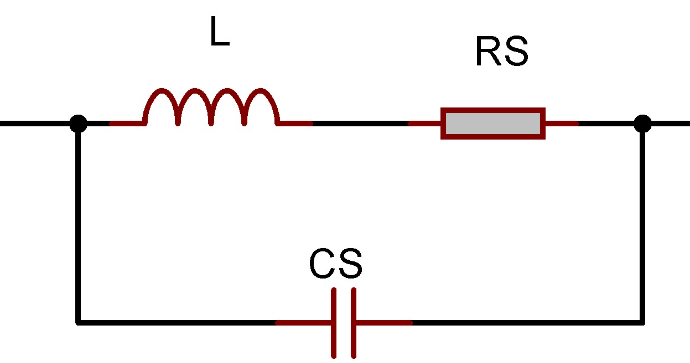

如何使用電容抑制電磁干擾電容是電路中最基本的元件之一，使用電容器過濾電路上的高頻干擾并解耦電源是所有電路設計者所熟悉的。然而，隨著電磁干擾問題的日益突出，
